一、用電動工具作簡單打磨處理，讓彩鋼瓦表面特別是脊梁處及拐角處的浮塵、銹層及舊漆膜氧化皮盡可能脫落。

二、用高壓水流沖洗彩鋼瓦表面，同時務(wù)必用拖把拖拭，以保證徹底清除表面的浮塵及異物。清洗后的表面等到干燥后即可涂刷油漆。

三、涂刷1道KN22彩鋼瓦帶銹底漆

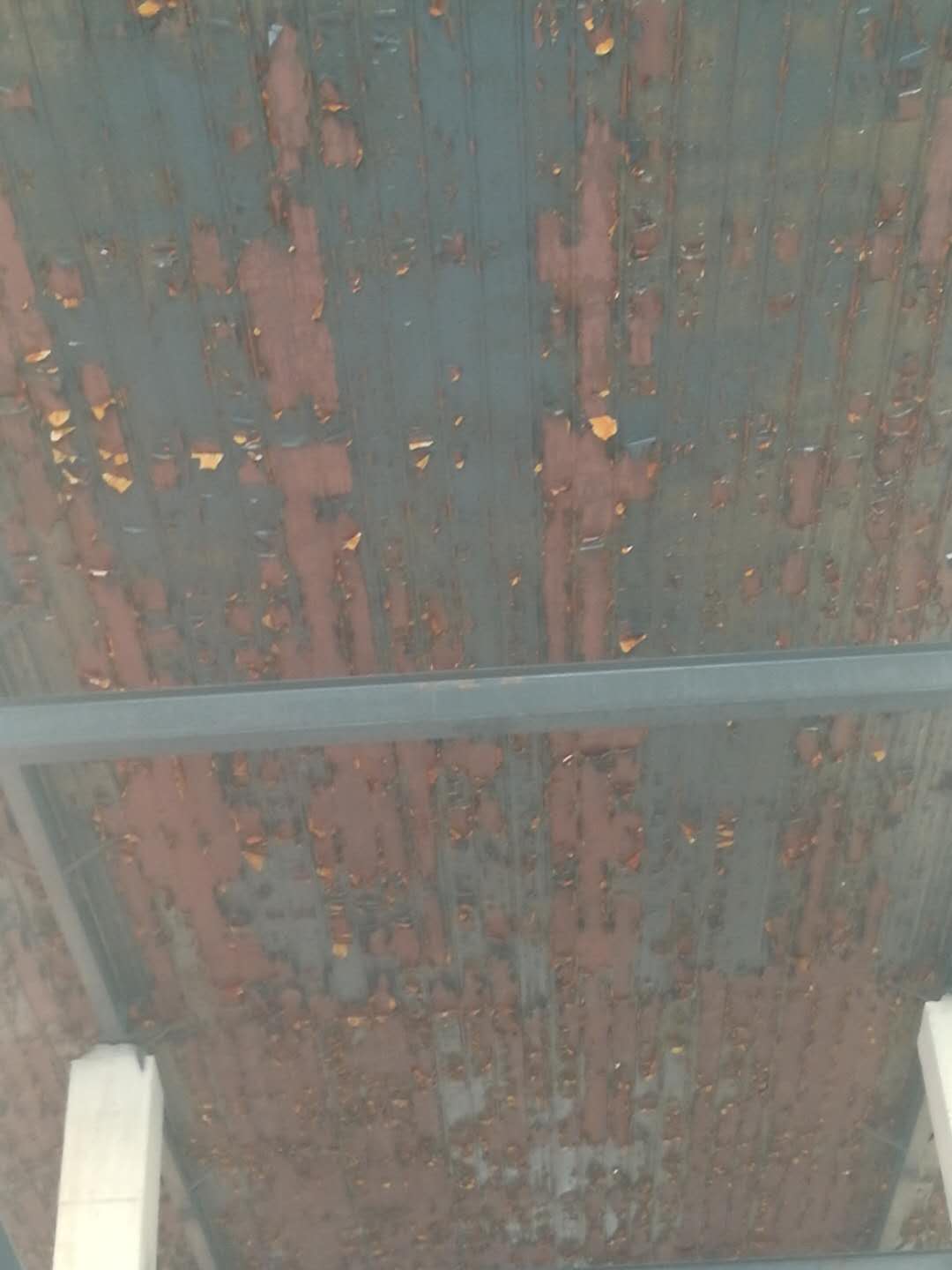

圖（1）彩鋼板廠房頂棚腐蝕嚴(yán)重

根據(jù)銹蝕程度，按照重銹重涂、輕銹輕涂、不銹不涂原則。涂刷部位的漆膜不能過厚或有成綹或聚滴現(xiàn)象。存有舊漆膜的區(qū)域經(jīng)打磨、沖洗拖拭干凈后不需涂刷此道底漆。使用方法見上海冠揚風(fēng)采公司產(chǎn)品說明書。

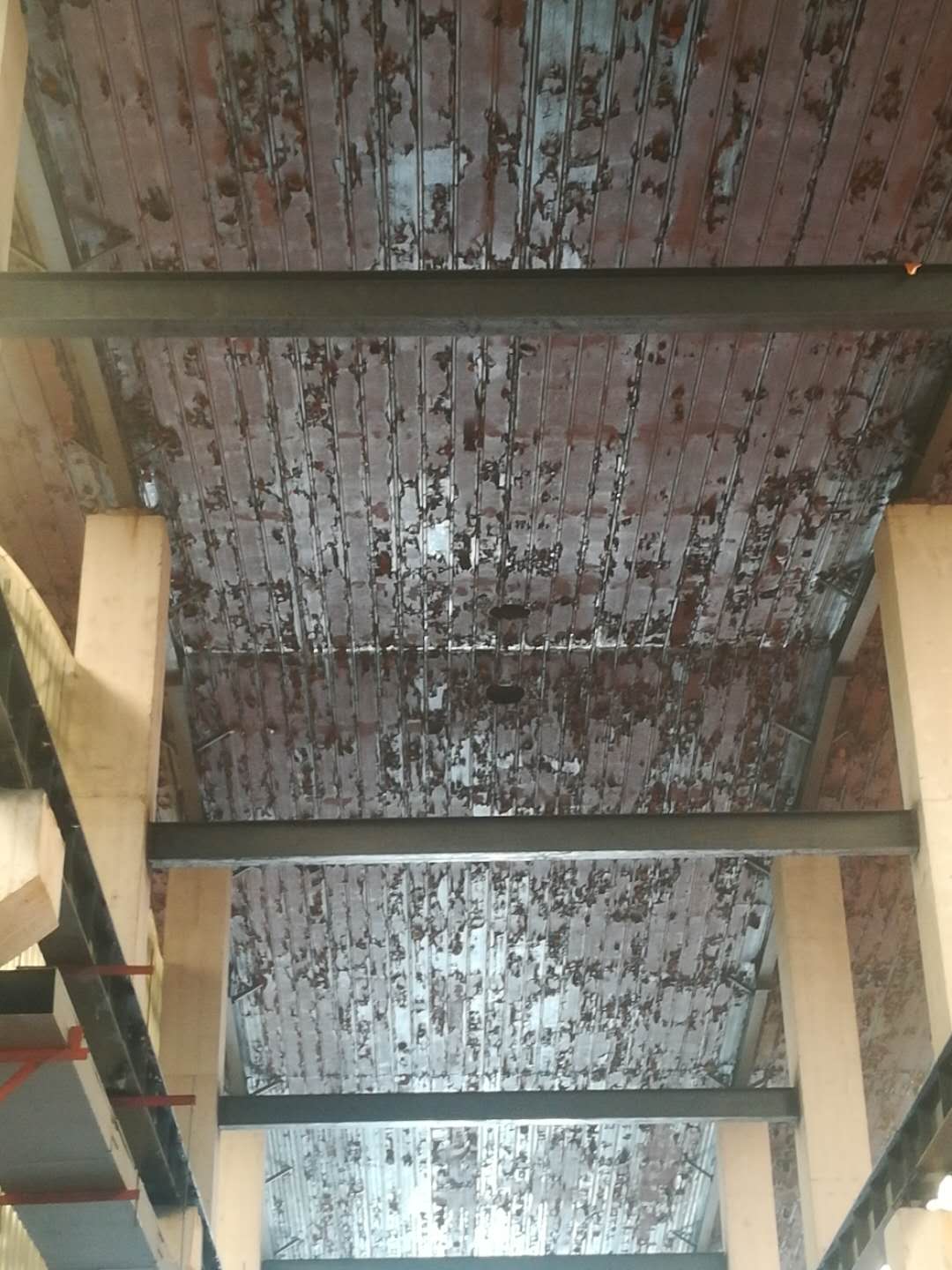

圖（2）噴涂普通防腐漆使用時間僅為6個月

四、涂刷1道KN22彩鋼瓦帶銹底漆（油性）

1、配兌前需先將A組份漆料用可調(diào)速電動攪拌器攪拌均勻；

2、將A組份漆料與B組份固化劑嚴(yán)格按3:1的重量比比例配兌�，F(xiàn)場需配備一臺電子秤，請嚴(yán)格按比例進行配兌；

3、A、B組份配兌后再次攪拌均勻，然后靜置固化反應(yīng)15-20分鐘后即可使用；

4、稀釋劑用量約為配兌油漆總重量的15%-20%，不可按隨意比例使用。切不可誤把B組份固化劑當(dāng)作稀釋劑使用！

5、配兌好的油漆須在3-4小時內(nèi)用完，否則會結(jié)膠失效；

6、施工環(huán)境溫度范圍在5℃-40℃，如果在-5℃-5℃要使用冬用型固化劑，-5℃以下不宜施工；環(huán)境相對濕度在80%以下；

7、如果涂刷此底漆2道或涂刷配套面漆，涂刷間隔建議在4-24小時之內(nèi)，具體情況視施工環(huán)境溫度對固化反應(yīng)時間的影響而定。

五、涂刷2道單組份KN22彩鋼瓦防腐面漆或雙組份KN22彩鋼瓦防腐面漆,KN22產(chǎn)品使用方法見上海冠揚風(fēng)采公司產(chǎn)品說明書。

圖（3）KN22防腐材料用于彩鋼板防腐可達五年以上時間

六、☆重要說明

因市場競爭激烈，部分工程可慎重考慮選用以下兩個方案之一，僅做參考！

1、表面清洗、干燥后采用涂刷1道KN22彩鋼瓦帶銹底漆 涂刷1道單組份KN22彩鋼瓦防腐面漆；

2、表面清洗、干燥后采用涂刷1道GY-2212彩鋼瓦帶銹底漆（油性和涂刷1道單組份KN22彩鋼瓦防腐面漆。
