鋼結(jié)構(gòu)防腐漆，一般分為常規(guī)鋼結(jié)構(gòu)防腐漆和鋼結(jié)構(gòu)重防腐漆，是油漆涂料中必不可少的一種油漆。常規(guī)鋼結(jié)構(gòu)防腐漆是在一般條件下，對(duì)金屬等起到防腐蝕的作用，保護(hù)有色金屬使用的壽命；鋼結(jié)構(gòu)重防腐漆是指相對(duì)常規(guī)防腐油漆而言，能在相對(duì)苛刻腐蝕環(huán)境里應(yīng)用，并具有能達(dá)到比常規(guī)鋼結(jié)構(gòu)防腐漆更長(zhǎng)保護(hù)期的一類(lèi)防腐漆。

鋼結(jié)構(gòu)防腐漆

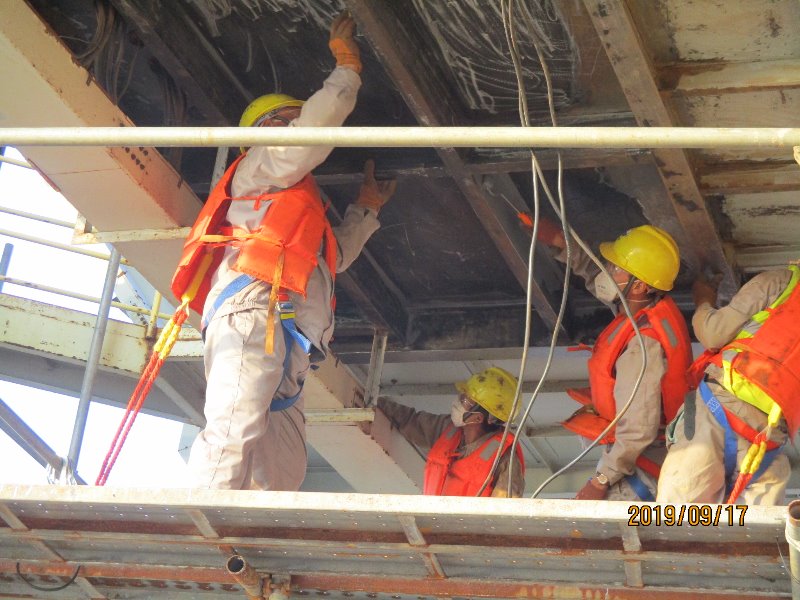

通常采用機(jī)械處理法,主要包括噴丸法和拋丸法。噴丸又分為噴丸和噴砂。用噴丸進(jìn)行表面處理，打擊力大，清理效果明顯。但噴丸容易使薄板工件變形，且無(wú)法徹底清除油污。清理效果最佳的還應(yīng)是噴砂，適用于工件表面要求較高的清理。拋丸法清理是利用離心力將彈丸加速，拋射至工件進(jìn)行除銹清理的方法。H型鋼構(gòu)件焊接完成后進(jìn)入拋丸除銹封閉空間，可以對(duì)鋼構(gòu)件表面的中銹以下程度的表面進(jìn)行拋丸除銹，拋丸除銹工藝除具有除銹作用以外，還可以消除H型鋼構(gòu)件焊接完成以后產(chǎn)生的殘余應(yīng)力，改善鋼構(gòu)件施加荷載后的受力狀態(tài)。采用拋丸除銹設(shè)備，與采用傳統(tǒng)的手工除銹、噴砂除銹相比，具有鋼結(jié)構(gòu)抗腐蝕年限更長(zhǎng)、改善構(gòu)件應(yīng)力狀態(tài)的特點(diǎn)。但拋丸受場(chǎng)地限制，在工件內(nèi)表面易產(chǎn)生清理不到的死角，設(shè)備結(jié)構(gòu)復(fù)雜，葉片等零件磨損快，一次性投入費(fèi)用高。

產(chǎn)品說(shuō)明KN22鋼結(jié)構(gòu)防腐漆是一種雙組份涂料，具有優(yōu)良的保色性，保光性和耐沾污性，室外環(huán)境防腐期可長(zhǎng)達(dá)20年。涂層豐滿(mǎn)度和光澤度好，抗劃傷性強(qiáng)、裝飾性?xún)?yōu)異。耐海水，耐碰撞和磨蝕。卓越的耐酸性和耐腐蝕性。

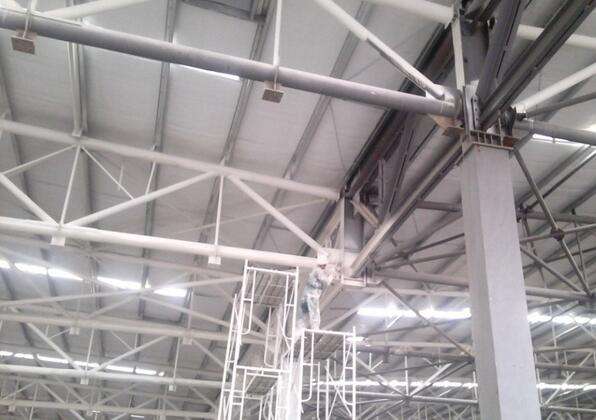

作為保護(hù)面漆，主要用于嚴(yán)重污染環(huán)境中的鋼結(jié)構(gòu)表面。
技術(shù)參數(shù)：

顏色色號(hào)：    灰色

漆面：        亞光

不揮發(fā)份：    100％

比重：        約1．5千克／升

理論涂布率：  3平方米／升(以300微米干膜計(jì))

指觸干：      4小時(shí)(20℃)

完全固化：    7天

揮發(fā)性有機(jī)化合物含量(V.O.C)：0克／升
施工參數(shù)：
混合比：      基料:固化劑=4:1(重量比)
施工方法：    無(wú)氣噴涂、刷涂、滾涂
混合使用時(shí)間：1 小時(shí)(20℃)
噴孔：        0.017″一0.019″
噴出壓力：    150公斤／平方厘米(無(wú)氣噴涂參數(shù)僅供參考)
漆膜厚度：    濕膜：350微米  干膜：約300微米
重涂間隔：    見(jiàn)備注
表面處理：
涂料的性能通常與表面處理的程度成正比，在配套底漆或中間漆上涂裝，要求表面清潔干燥，無(wú)油污，粉化的底漆或中間漆表面要打磨掉，施工溫度不能低于5℃。施工濕度不能大于70%。
施工條件: 固化劑很易受潮，應(yīng)儲(chǔ)存于干燥處，密封桶蓋。啟封固化劑桶應(yīng)小心高壓，濕度大或遇到水分會(huì)減少混合使用時(shí)間并造成漆膜缺陷。
